Banc énergie mécanique

Étudier la conversion de l’énergie et les collisions sur une rampe

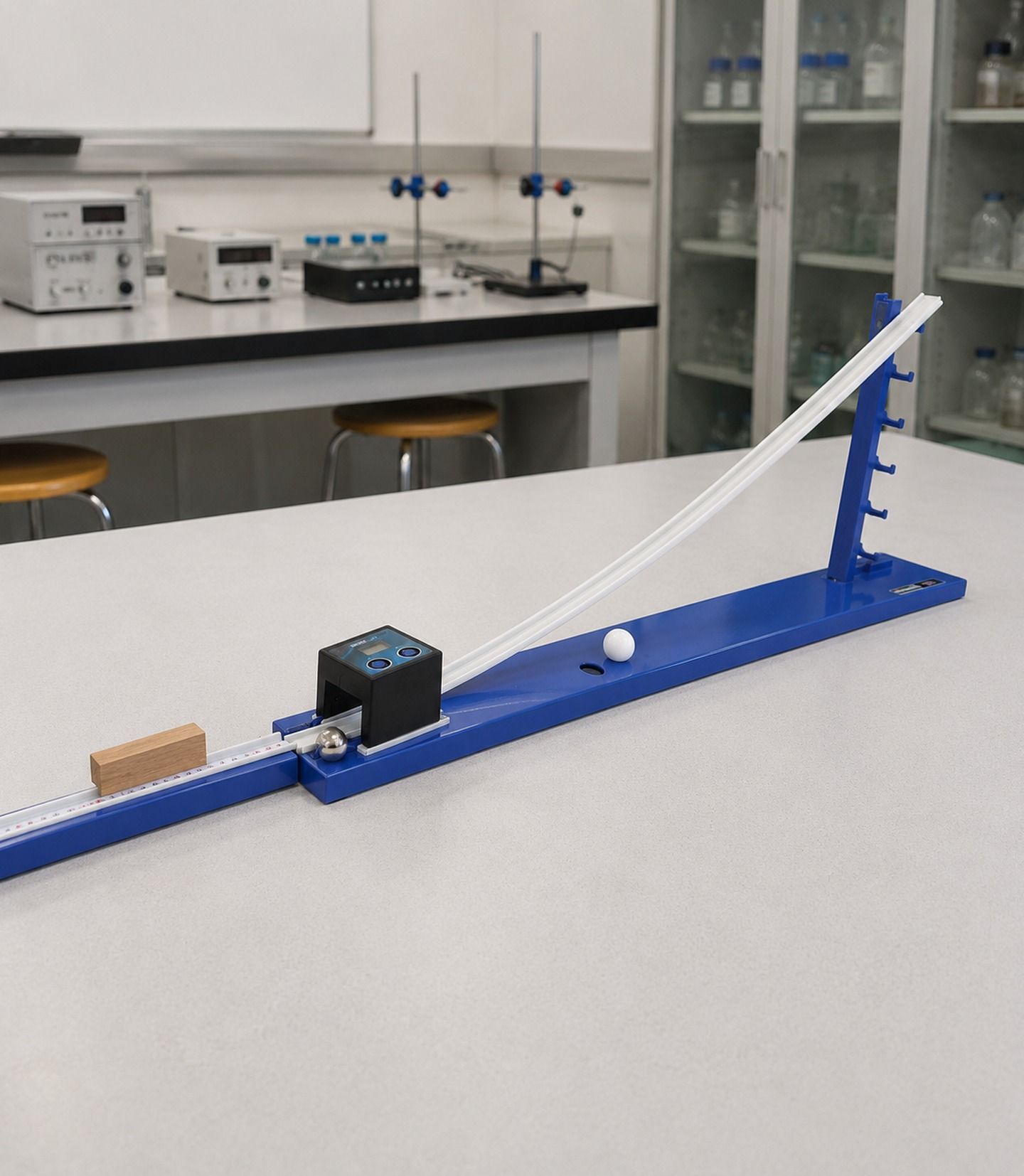

Ce banc de mécanique permet d’aborder expérimentalement la conversion de l’énergie potentielle en énergie cinétique et d’étudier les collisions d’objets de masses différentes. La hauteur de la rampe peut être modifiée de 0 à 30 cm par pas de 5 cm : l’élève fait ainsi varier l’énergie potentielle initiale avant de comparer les effets obtenus en bas du parcours.

Applications pédagogiques ou techniques

Le dispositif est conçu pour débuter l’étude de l’énergie mécanique au collège et réaliser une étude qualitative au lycée. Sur la paillasse, les élèves peuvent modifier la hauteur de départ, changer de bille et mesurer les conséquences de ces variations. Les notions d’énergie, de vitesse et de collision sont ainsi reliées à des observations et mesures concrètes.

• Faire varier la hauteur de la rampe pour modifier l’énergie potentielle initiale.
• Étudier la conversion de l’énergie potentielle en énergie cinétique lors de la descente d’une bille.
• Comparer les collisions obtenues avec des billes de nature et de masses différentes.
• Mesurer le déplacement du bloc de bois après la collision et comparer les distances de freinage.
• Avec une fourche optique numérique compatible, mesurer la vitesse de la bille en bas de la rampe pour déterminer son énergie cinétique.

Points forts en utilisation

La rampe réglable et le rail gradué permettent de modifier une variable puis d’en mesurer directement les conséquences. Le montage favorise ainsi une démarche expérimentale dans laquelle les élèves peuvent comparer plusieurs situations avec un même dispositif.

• Hauteur réglable de 0 à 30 cm par pas de 5 cm pour faire varier facilement les conditions initiales.
• Rail gradué en millimètres pour mesurer directement le déplacement du bloc après une collision.
• Deux billes de masses différentes pour comparer leur comportement expérimental.
• Support prévu pour positionner une fourche optique numérique et mesurer précisément la vitesse en bas de la rampe.
• Dispositif adapté à des manipulations successives sur une même paillasse.

Contexte d’utilisation

• Collège pour débuter l’étude expérimentale de l’énergie mécanique.
• Lycée pour une étude qualitative de l’énergie mécanique et des collisions.
• Travaux pratiques avec variation des conditions initiales et comparaison des résultats.
• Démonstration professeur sur la conversion de l’énergie potentielle en énergie cinétique.
• Manipulation par les élèves avec relevés de distances et, avec l’équipement adapté, mesure de vitesse.

Caractéristiques techniques

• Rail en plastique.
• Longueur du rail : 1 m.
• Rail gradué en millimètres.
• Hauteur de rampe réglable : de 0 à 30 cm par pas de 5 cm.
• Bille en acier : Ø 25 mm, masse 67 g.
• Bille en magnésium : Ø 24 mm, masse 19 g.
• Bloc en bois pour l’étude de la distance de freinage : 16 x 100 x 40 mm, masse 28 g.
• Support pour fourche optique numérique.
• Fourche optique avec affichage numérique non fournie.
• Dimensions emballé : 910 x 90 x 50 mm.
• Dimensions monté : 1800 x 90 x 385 mm.
• Masse : 1 kg.

Pourquoi ce produit fait la différence

• La rampe réglable permet de faire varier simplement l’énergie potentielle initiale sans reconstruire le montage entre deux essais.
• Les deux billes de masses différentes permettent de comparer concrètement l’influence des conditions expérimentales sur les collisions.
• Le rail gradué transforme le déplacement du bloc de bois en une grandeur directement mesurable par l’élève.
• L’ajout d’une fourche optique numérique permet de relier la hauteur de départ à la vitesse réelle de la bille en bas de rampe.
• Un même banc permet ainsi de travailler successivement sur énergie potentielle, énergie cinétique, vitesse, collisions et distance de freinage.

Conclusion

Ce banc offre un support expérimental adapté pour rendre l’étude de l’énergie mécanique concrète. En faisant varier la hauteur et la masse puis en observant la vitesse et les effets d’une collision, les élèves peuvent relier les grandeurs physiques étudiées à des résultats directement observables et mesurables.
